    带灯选择开关作为最常用的按钮开关之一，利用按钮推动传动机构，使动触点与静触点按通或断开并实现电路换接的开关,按钮开关是一种结构简单，应用十分广泛的主令电器，不但可以用来控制设备的电路，而且可以实现很多功能操作。

    带灯选择开关在机械和控电柜等设备操作中起到非常重要的作用，按钮开关是一种手动且可以自动复位的低压电器。按钮通常用于电路中发出启动或停止指令，以控制电磁起动器、接触器、继电器等电器线圈电流的接通和断开。

    佛山市中弋达孚电器有限公司DREYFUS（德雷福斯）品牌的带灯选择开关有自复位式、自锁式，有带灯和不带灯，DREYFUS带灯选择开关包含K系列、W系列、A系列、S系列、E系列，多种款式，多种安装方式供选择。

以下介绍一下各个系列带灯选择开关常用的型号：

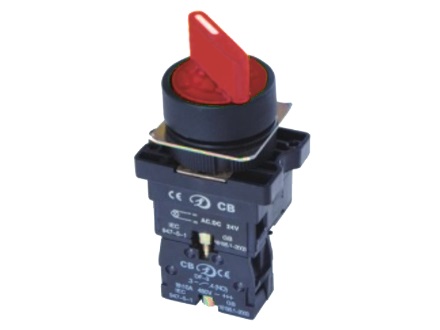

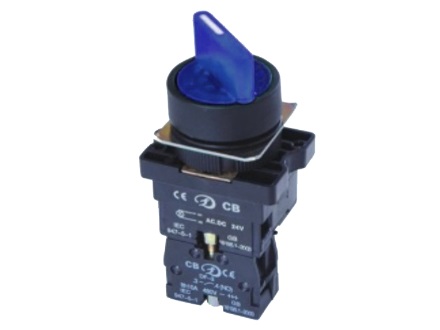

K系列带灯选择开关

新型号：DF-XD-01RD2K/09   旧型号：LA23-XD-01RD2K/09

新型号：DF-XD-10GD2K/09   旧型号：LA23-XD-10GD2K/09

新型号：DF-XD-20GD3K/09   旧型号：LA23-XD-20GD3K/09

型号注释：XD代表带灯档位选择开关；01代表一常闭（NC），10代表一常开（NO），20代表二常开（NO）；R代表红色，G代表绿色；2代表二档位，3代表三档位；K代表所属系列；09代表AC220V。

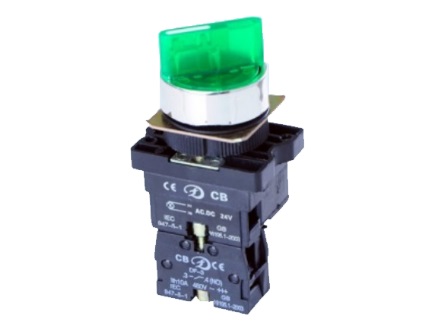

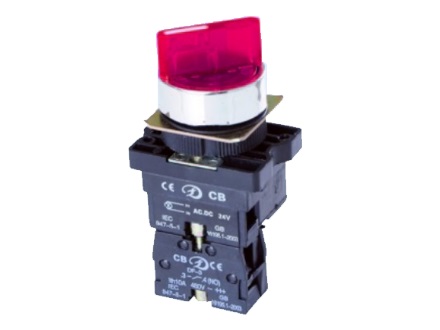

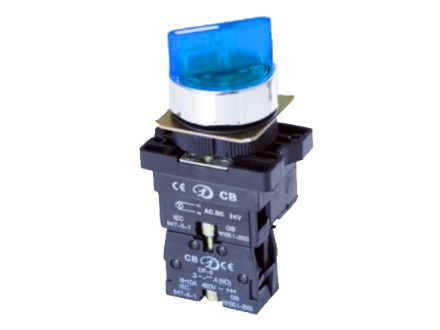

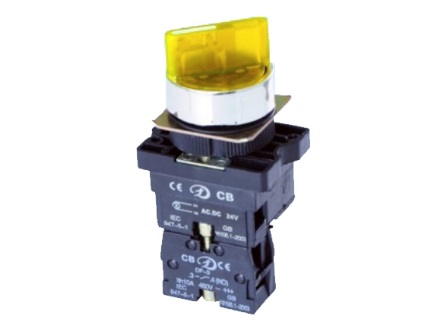

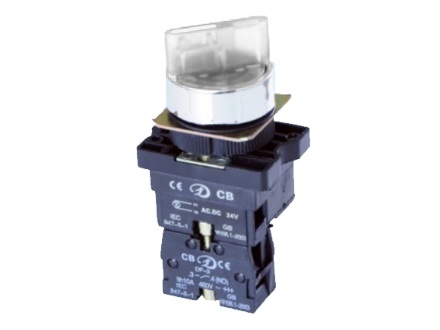

W系列带灯选择开关

新型号：DF-XD-01RD2W/03   旧型号：LA23-XD-01RD2W/03

新型号：DF-XD-10GD2W/03   旧型号：LA23-XD-10GD2W/03

新型号：DF-XD-20GD3W/03   旧型号：LA23-XD-20GD3W/03

型号注释：XD代表带灯档位选择开关；01代表一常闭（NC），10代表一常开（NO），20代表二常开（NO）；R代表红色，G代表绿色；2代表二档位，3代表三档位；W代表所属系列；03代表AC.DC24V。

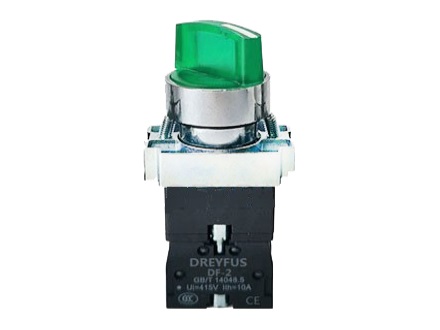

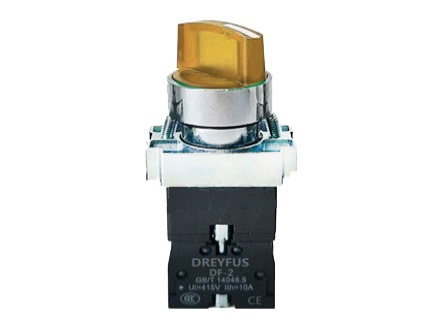

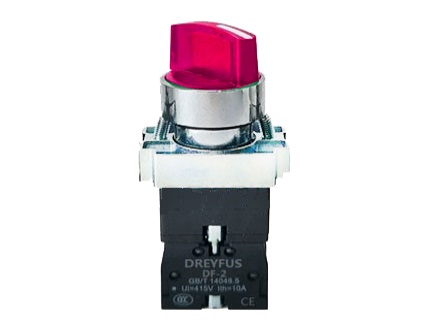

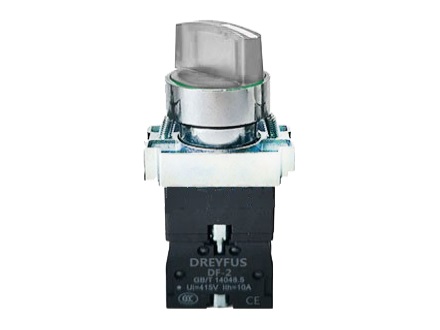

A系列带灯选择开关

新型号：DF-XD-01RD2A/09   旧型号：LA23-XD-01RD2A/09

新型号：DF-XD-10GD2A/09   旧型号：LA23-XD-10GD2A/09

新型号：DF-XD-20GD3A/09   旧型号：LA23-XD-20GD3A/09

型号注释：XD代表带灯档位选择开关；01代表一常闭（NC），10代表一常开（NO），20代表二常开（NO）；R代表红色，G代表绿色；2代表二档位，3代表三档位；A代表所属系列；09代表AC220V。

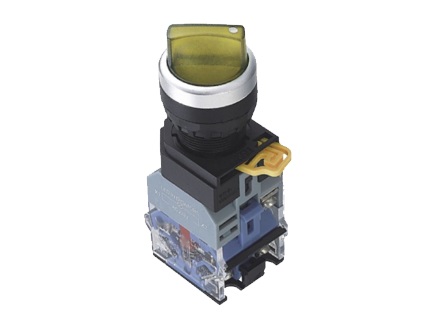

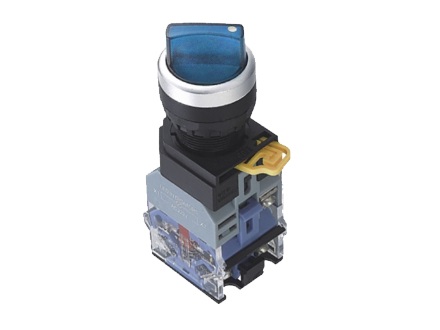

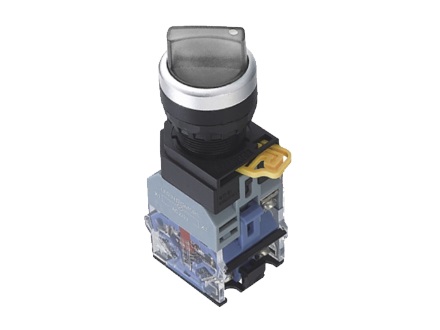

S系列带灯选择开关

型号：DF-XD-01RD2S/09

型号：DF-XD-10GD2S/09

型号：DF-XD-20GD3S/09

型号注释：XD代表带灯档位选择开关；01代表一常闭（NC），10代表一常开（NO），20代表二常开（NO）；R代表红色，G代表绿色；2代表二档位，3代表三档位；S代表所属系列；09代表AC220V。

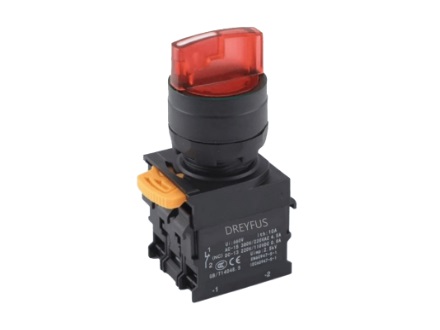

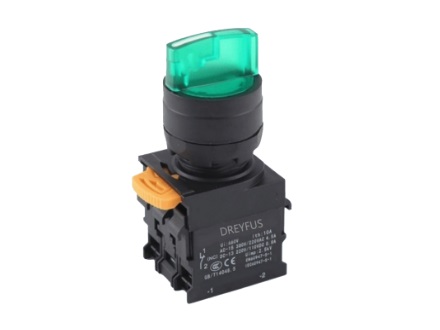

E系列带灯选择开关

型号：DF-XD-01RD2E

型号：DF-XD-10GD2E

型号：DF-XD-20GD3E

型号注释：XD代表带灯档位选择开关；01代表一常闭（NC），10代表一常开（NO），20代表二常开（NO）；R代表红色，G代表绿色；2代表二档位，3代表三档位；E代表所属系列；09代表AC220V。

触点代码：10（一常开）/ 20（二常开）/ 30（三常开）/ 40（四常开）/ 01（一常闭）/ 02（二常闭）/ 03（三常闭）/ 04（四常闭）/ 11（一常开一常闭）/ 12（一常开二常闭）/ 21（二常开一常闭）/ 22（二常开二常闭）

颜色代码：R（红色）/ G（绿色）/ Y（黄色）/ B（蓝色）/ W（白色）

手柄代码：D（短手柄）

档位代码：2（二档位）/ 3（三档位）

模式代码：   （自锁）/ OF（左自复位）/ FO（右自复位）/ OFO（左右自复位）

电压代码：01（AC.DC6V）/ 02（AC.DC12V）/ 03（AC.DC24V）/ 06（AC.DC110V）/ 08（AC.DC220V）/ 09（AC220V）/ 10（AC380V）

辅助触点标识：DF-1 lth10A 500V 947-5-1 ； DF-2 lth10A 500V 947-5-1 ； DF-3 lth10A 500V 947-5-1

为了确保操控稳定性，不建议装配超于两层触点，一层2组，最多建议4安装组。
